Un double va-et-vient Legrand 10A câblé sur un circuit d’éclairage existant ne pose aucun problème mécanique ni électrique avec des luminaires incandescents ou halogènes. La compatibilité devient un sujet réel dès qu’on passe aux LED, aux variateurs ou aux montages avec voyant témoin. Nous détaillons ici les points techniques qui conditionnent le fonctionnement correct de vos luminaires avec ce type d’appareillage.
Courant de fuite et voyant intégré : la première cause de scintillement LED
Les doubles va-et-vient Legrand existent en version simple, témoin ou lumineux. La version témoin (voyant allumé quand le luminaire fonctionne) et la version lumineuse (voyant allumé quand le luminaire est éteint) intègrent un composant (néon ou LED) câblé en série avec le circuit de commande.
Sur un montage sans neutre au niveau de l’interrupteur, ce voyant laisse passer un courant de fuite résiduel permanent. Avec une ampoule incandescente, ce courant est absorbé par le filament sans effet visible. Avec une LED de faible puissance, il suffit à provoquer un scintillement, une lueur résiduelle ou des flashs à l’extinction.
Le phénomène s’aggrave quand le circuit ne comporte qu’un seul point lumineux LED de quelques watts. Plus la puissance totale du circuit est faible, plus le courant de fuite du voyant représente une proportion significative de la consommation.
Solutions concrètes pour supprimer le scintillement
- Ramener un neutre au boîtier d’encastrement pour alimenter le voyant indépendamment du circuit de lampe (modification de câblage, pas toujours possible en rénovation).
- Remplacer le mécanisme témoin ou lumineux par un mécanisme simple de la même gamme (Céliane, Mosaic, Dooxie), ce qui supprime le composant fautif.
- Ajouter un condensateur antiparasite en parallèle sur le luminaire LED pour absorber le courant résiduel (solution de terrain courante, mais à dimensionner correctement).
Double va-et-vient Legrand et variateur LED : contraintes de câblage
Associer un variateur à un double va-et-vient n’est pas un montage standard. Un variateur classique se câble en lieu et place d’un interrupteur simple, pas en remplacement d’un commutateur va-et-vient. Le schéma électrique d’un va-et-vient utilise deux navettes entre les commutateurs, alors qu’un variateur nécessite une coupure directe de la phase.
Un variateur ne peut remplacer qu’un seul des deux commutateurs du va-et-vient, l’autre devant rester un commutateur classique ou être remplacé par un bouton poussoir selon le modèle de variateur. Legrand propose des variateurs compatibles va-et-vient dans certaines gammes (Céliane, Dooxie), mais ils imposent un câblage spécifique avec poussoir en point de commande distant.
Sur un double va-et-vient (deux circuits indépendants dans un seul boîtier), vouloir varier les deux circuits depuis le même point oblige à empiler deux variateurs, ce qui dépasse la largeur d’un poste simple. Nous recommandons de vérifier la profondeur de la boîte d’encastrement et la place disponible avant de commander le matériel.
Compatibilité variateur et type de LED
Tous les luminaires LED ne sont pas dimmables. Les symptômes d’incompatibilité entre un variateur et une LED non prévue pour la variation sont identifiables : scintillement, plage de variation très réduite, extinction brutale en dessous d’un certain seuil, ou bruit audible dans le luminaire.
La puissance minimale requise par le variateur constitue un autre piège. Un variateur Legrand conçu pour une charge minimale de quelques dizaines de watts ne fonctionnera pas correctement avec une unique LED de quelques watts. Il faut que la somme des puissances LED sur le circuit atteigne le seuil plancher indiqué sur la fiche technique du variateur.
Section des conducteurs et protection amont : ce que la norme impose
Un remplacement d’interrupteur n’exempte pas de vérifier la conformité du circuit existant. La norme NF C 15-100 fixe les exigences pour les circuits terminaux d’éclairage : section des conducteurs, calibre du disjoncteur de protection, présence d’un différentiel 30 mA en tête de rangée.
En rénovation, nous observons fréquemment des circuits d’éclairage câblés en 1,5 mm² protégés par un fusible ancien de calibre inadapté. Le passage à un double va-et-vient Legrand est l’occasion de contrôler le disjoncteur amont et de vérifier la présence du conducteur de terre au niveau du luminaire.
La mise à jour de la NF C 15-100 renforce les obligations sur les circuits terminaux. Un circuit d’éclairage conforme impose un disjoncteur dédié de calibre adapté à la section du conducteur, et un raccordement de terre sur chaque point lumineux alimenté par le circuit.

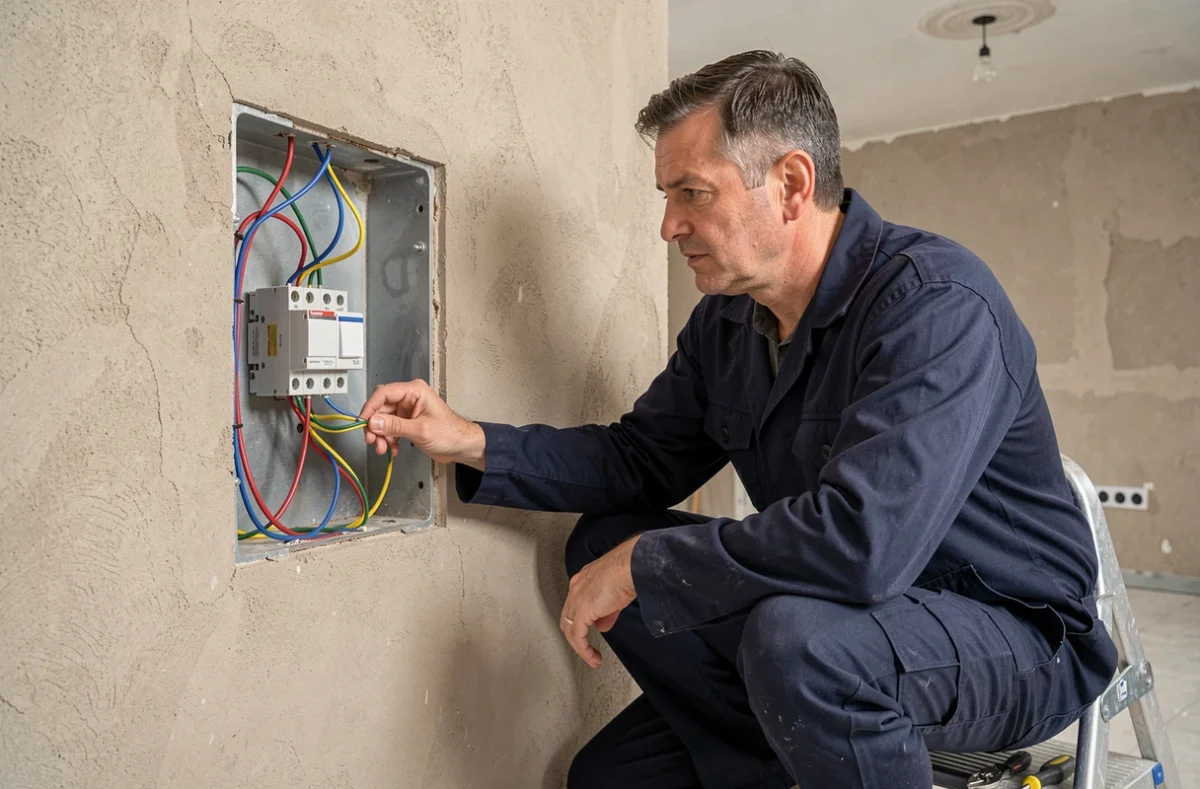

Bornes du mécanisme Legrand : repérage et raccordement correct
Sur un double va-et-vient Legrand (Céliane, Mosaic ou Dooxie), le mécanisme concentre deux commutateurs indépendants dans un seul bloc. Chaque commutateur dispose de trois bornes : une borne commune (L) et deux bornes navettes. Le repérage est sérigraphié sur le dos du mécanisme.
L’erreur la plus fréquente lors du raccordement est d’inverser la borne commune avec une navette. Le circuit semble fonctionner dans certaines positions, mais le luminaire ne répond plus dans d’autres combinaisons. Un test systématique des quatre positions (deux basculeurs, chacun en haut ou en bas) permet de détecter une inversion.
Le second piège concerne la phase d’alimentation. Sur un double va-et-vient, chaque commutateur reçoit sa propre phase (issue du même disjoncteur). Si les deux circuits d’éclairage sont protégés par des disjoncteurs différents, il faut couper les deux protections avant intervention, pas seulement celle du circuit sur lequel on pense travailler.
Gammes Legrand et compatibilité mécanique des plaques
Un mécanisme double va-et-vient Legrand s’insère dans un support spécifique à la gamme choisie. Les supports Céliane, Dooxie et Mosaic ne sont pas interchangeables. La plaque de finition se clipse ensuite sur le support.
En remplacement d’un ancien appareillage, vérifiez l’entraxe de fixation de la boîte d’encastrement. Les boîtes normalisées à entraxe 71 mm acceptent les supports actuels Legrand. Les boîtes plus anciennes (entraxe non standard ou boîtes rondes profondes) peuvent nécessiter un adaptateur ou un remplacement.
La profondeur de la boîte compte aussi : un mécanisme double occupe davantage de volume qu’un mécanisme simple, et le passage de fils supplémentaires (quatre navettes, deux phases, un neutre éventuel) remplit rapidement une boîte de 40 mm. Une profondeur de 50 mm offre une marge de confort appréciable pour un raccordement propre et conforme.
