Un pied de radiateur en fonte mal dimensionné ne se contente pas de gêner l’esthétique : il compromet la stabilité d’un appareil qui pèse parfois plus de 150 kg une fois rempli d’eau. Mesurer correctement son radiateur avant de commander des pieds en fonte évite les mauvaises surprises à la pose et, surtout, les risques de basculement sur un sol fragile.
Charge admissible des pieds : le calcul que personne ne détaille
Nous observons régulièrement des pieds choisis uniquement sur la base de l’entraxe ou du style, sans vérification de la charge. La démarche fiable impose trois étapes préalables.
A voir aussi : Comment choisir le bon matériel électrique pour votre installation ?
Identifiez d’abord le poids par élément de votre radiateur. Un élément de fonte classique à colonnes pèse sensiblement plus qu’un élément en acier ou en aluminium. La contenance en eau par élément s’y ajoute : multipliez cette contenance par la masse volumique de l’eau (1 kg par litre) pour obtenir le poids en eau de l’ensemble du radiateur.
Additionnez poids à sec et poids en eau, puis appliquez un coefficient de sécurité de 1,5. C’est cette valeur finale qui doit rester inférieure à la charge admissible annoncée par le fabricant de pieds, exprimée par paire.
A découvrir également : À quoi servent les pieds de radiateur en fonte ?
- Mesurer le radiateur (hauteur, nombre d’éléments, nombre de colonnes) pour identifier le modèle exact et retrouver ses caractéristiques techniques
- Estimer le poids total en fonctionnement : poids fonte + poids eau
- Vérifier que la charge admissible par paire de pieds couvre le poids total multiplié par 1,5
Si votre radiateur dépasse une dizaine d’éléments, une paire de pieds ne suffit généralement pas. Nous recommandons d’ajouter une paire supplémentaire au-delà de dix éléments pour répartir la charge sur toute la longueur.
Cotes à relever sur le radiateur en fonte avant commande

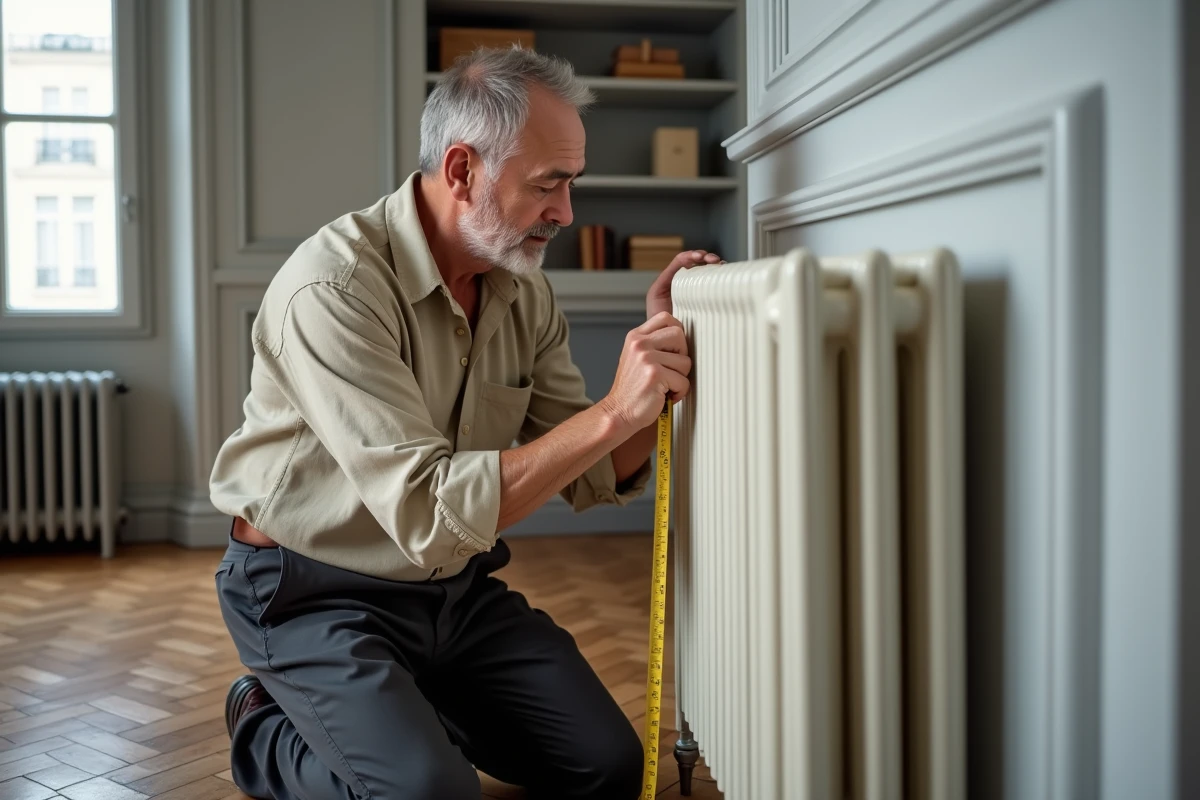

Quatre mesures conditionnent le choix du bon pied. Les prendre sur un radiateur encore fixé au mur demande un peu de méthode, mais reste faisable avec un mètre ruban et un pied à coulisse.
Hauteur hors-tout et hauteur sous radiateur souhaitée
La hauteur hors-tout se mesure du sommet du radiateur jusqu’à la base de la dernière colonne. Cette cote détermine la hauteur de pied nécessaire pour maintenir un espace de 10 à 15 cm entre le bas du radiateur et le sol. En dessous de 10 cm, la convection naturelle de l’air est freinée et le rendement thermique chute.
Calculez : hauteur de pied = distance sol souhaitée moins la cote entre le bas du collecteur inférieur et le point d’appui du pied sur l’élément. Ce delta varie selon les modèles (Ideal Standard, Chappée, colonnes ornées type Floréal).
Entraxe et diamètre du collecteur
L’entraxe est la distance entre les centres des deux collecteurs (haut et bas). Cette mesure sert à confirmer le modèle du radiateur, pas directement à choisir le pied, mais une erreur ici entraîne une identification de modèle fausse et donc un pied incompatible.

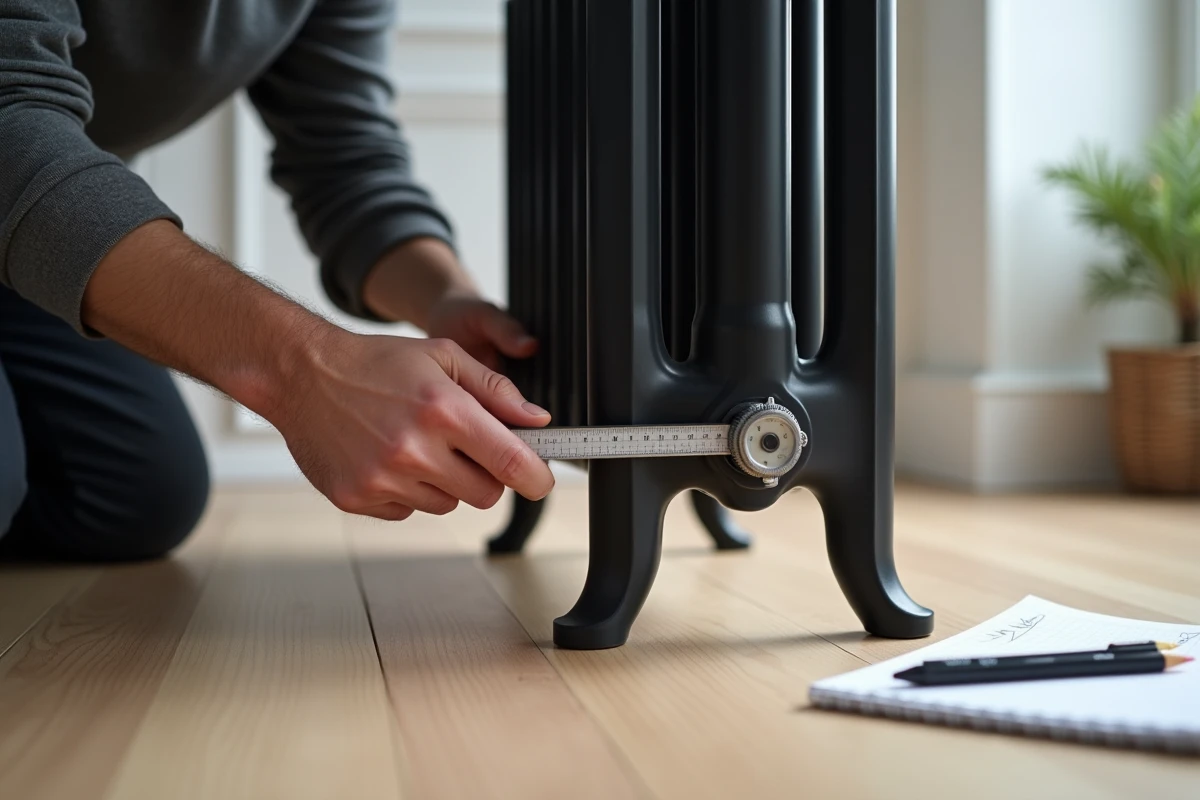

Mesurez aussi le diamètre extérieur du collecteur inférieur. Le berceau du pied en fonte doit épouser ce diamètre. Un pied prévu pour un collecteur rond de petit diamètre vacillera sur un collecteur plus large, et inversement.
Largeur totale du radiateur
Comptez le nombre d’éléments et mesurez la largeur totale. Cette dimension détermine l’écartement entre les deux pieds de la paire et, le cas échéant, la nécessité d’une troisième paire intermédiaire sur les radiateurs longs.
Pieds en fonte réglables ou fixes : critères de choix pour un sol irrégulier
Sur un carrelage ancien, un parquet gondolé ou une dalle légèrement en pente, un pied fixe oblige à caler avec des rondelles ou des cales en bois. La solution est bancale au sens propre.
Un pied réglable en hauteur absorbe les différences de niveau du sol et permet d’ajuster précisément la cote sous radiateur sans bricolage annexe. Nous recommandons systématiquement cette option dans les appartements anciens où les sols présentent des défauts de planéité courants.
Vérifiez la plage de réglage du pied. Certains modèles n’offrent que quelques millimètres d’amplitude, insuffisants pour compenser un faux-niveau marqué. D’autres proposent une tige filetée avec une course plus large, adaptée aux rénovations lourdes.
Un point de vigilance concerne le sol lui-même : un pied en fonte concentre le poids du radiateur sur une surface de contact réduite. Sur un carrelage fragile (terre cuite, tomettes), intercalez une platine de répartition entre le pied et le sol pour éviter l’écrasement ou la fissure du carreau.
Erreurs fréquentes lors de la prise de mesures
Mesurer un radiateur en fonte semble simple, mais trois erreurs reviennent de façon récurrente.
La première : mesurer avec l’eau encore dans le circuit. Le poids de l’eau déforme très légèrement les supports muraux existants, ce qui fausse la cote de hauteur hors-tout d’un ou deux millimètres. Sur un pied à berceau serré, cet écart suffit à empêcher l’emboîtement.
La deuxième : confondre l’entraxe avec la hauteur hors-tout. L’entraxe est toujours inférieur à la hauteur totale, puisqu’il ne prend pas en compte l’épaisseur des collecteurs et des ailettes supérieures. Utiliser l’entraxe comme hauteur de référence conduit à commander des pieds trop courts.
La troisième : ignorer la peinture accumulée sur le collecteur inférieur. Plusieurs couches de peinture peuvent ajouter quelques millimètres au diamètre réel. Mesurez le diamètre après décapage ou tenez compte de la surépaisseur si vous ne décapez pas avant la pose des pieds.
Un radiateur en fonte correctement mesuré et posé sur des pieds adaptés reste stable pendant des décennies. Les quatre cotes (hauteur hors-tout, diamètre collecteur, largeur totale, distance sol souhaitée) prennent moins de cinq minutes à relever. Le temps passé à cette étape épargne un recalage fastidieux, voire un accident, une fois le circuit remis en eau.
